电缆标准由三部分组成:
(1)、额外电压
(2)、芯数
(3)、标称截面
电线及操控电缆等一般的额外电压为300/300V、300/500V、450/750V;
中低压电力电缆的额外电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6(10)KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。

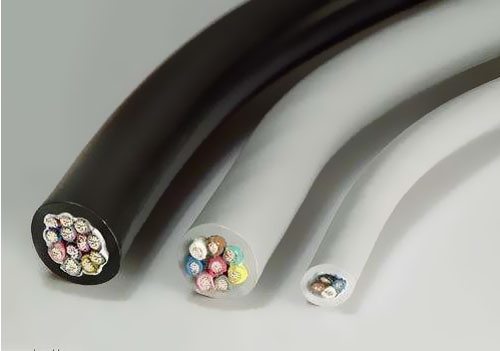

电线电缆的芯数依据实践需要来定,一般电力电缆首要有1、2、3、4、5芯,电线首要也是1~5芯,操控电缆有1~61芯。
标称截面是指导体横截面的近似值。为了到达规则的直流电阻,便利回忆而且一致而规则的一个导体横截面邻近的一个整数值。我国一致规则的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。这儿要着重的是导体的标称截面不是导体的实践的横截面,导体实践的横截面许多比标称截面小,有几个比标称截面大。实践出产过程中,只需导体的直流电阻能到达规则的要求,就可以说这根电缆的截面是合格的。
假如说上面的内容太正式难记,那么深圳电线电缆给你个简略的方法,也是书上教的,在《电工》里就有。
一般核算电缆电流巨细一般依照平方来核算。
一般来说一个平方是3-6A。
要是电缆平方小就取大点的值,大点的电缆就取小点的。
不论取大仍是小,都是在电缆最大接受规模中。
比如五平方的电缆,X上5=25A。就是说五平方的电缆一般能接受25A的电流,最大能接受30A的电流。
