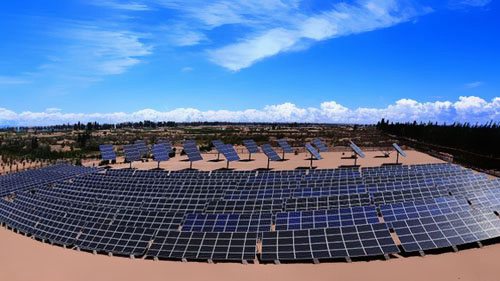

近年来，各地都在如火如荼的建造太阳能光伏电站，今日，小编就和小伙伴们说说，太阳能光伏电站中电缆的排布与规划。
1、电缆管的加工与敷设
(1)、金属电缆管不该有穿孔、裂缝、明显高低不平及严峻锈蚀等状况，管子内壁应润滑没毛刺。电缆管在弯制后不该有裂缝或明显的凹瘪现象，曲折程度不大于管子外径10%，管口应做成喇叭或磨光。
(2)、电缆管内径不该小于电缆外径的1.5 倍，曲折半径应契合穿入电缆曲折半径的规则。每根电缆管不该超越三个弯头。直角不该多于两个。
(3)、电缆管的衔接应契合下列要求：
a、金属管宜选用大一级的短管套接，短管两头焊牢密封，用丝扣衔接时，衔接处密封杰出。
b、金属管在套接或插接时，其刺进深度不该小于内径的1.1～1.8倍，在插接面上应涂以胶合剂粘牢、密封。选用套接时，套管两头应封焊，以确保结实、密封。
c、薄壁钢管禁止熔焊衔接。
(4)、薄壁钢管作电缆管时，应在外表涂以防腐漆(埋入砼内的管子可不涂漆);选用镀锌管时，镀锌层掉落处也应涂以防腐漆。
(5)、引至设备的电缆管管口方位，应便于设备衔接且不阻碍设备拆开和进出。并排敷设的电缆管管口应摆放规整。
(6)、使用电缆的维护管作接地线时，应先焊好接地线，再敷设电缆。有丝扣的管接头处，应焊接跳线。
(7)、管子进入盒(箱)时要顺直，在盒(箱)内显露的长度等于或小于5㎜，用锁紧螺母固定的管子，管子显露锁紧螺母的螺纹为2～4扣。
2、电缆桥架的制造与装置
(1)、电缆桥架及附件应妥善寄存和保管，不该形成变形及损害，并应有产品合格证。
(2)、电缆桥架应装置结实，横平竖直，其笔直差错不该大于其长度的2/1000，水平差错不该大于宽度的2/1000。
(3)、电缆桥架在现场制造的非标件和焊接处，有必要涂防腐底漆，面漆应均匀完好，色差共同。
3、电缆的敷设：
工序：资料一运送、保管—电缆管敷设及电缆桥架装置—电缆装置前的绝缘电阻测验—电缆敷设。
(1)、电缆敷设前应查看桥架的完全和油漆的完好，电缆类型、电压、标准应契合规划，并有产品合格证。
(2)、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。
(3)、电缆在桥架上笔直敷设时，电力电缆首结尾及转弯、接头两头应作固定。
(4)、塑料绝缘电缆的曲折半径不小于电缆外径的10倍。
(5)、电缆敷设时，电缆应从盘的上端引出，应防止电缆在支架上及地上磨擦迁延，电缆外表不得有机械损害。
(6)、电缆敷设时不宜穿插，电缆应摆放规整，电缆终端头、电缆衔接处、电缆井的两头应装设标志牌、标志牌应注明线路编号(当规划无编号时，则应标明类型、标准及起讫地址)，牌子笔迹应明晰，不易掉落。标志牌标准宜一致，应能防腐，挂装结实。
(7)、电缆进入电缆沟、建筑物、盘(柜)以及穿入管子时，出入口应关闭，管口应密封。
(8)、电缆终端头与电缆接头制造前应作好查看，确保相位正确，选用绝缘资料应契合要求。
4、配线工程
工序：配管—管内穿线
(1)本工程均为暗配管线，暗敷于装饰可燃资料顶棚内、明敷于湿润场所或埋地敷设的线路应选用金属管布线，明敷或暗敷于枯燥场所的线路可选用PVC电线管。穿金属管的沟通线路，不同回路、不该同管敷设，同一回路不该分担敷设。金属管明敷时的固定点距离，以及和其它管道同侧敷设和穿插时的净距，均应契合施工标准及规划要求。
管线线路较长时，宜恰当加装接线盒，直线部分不超越30m，一个弯不超越20m，二个弯不超越15m，三个弯不超越8m。
金属管敷设完后，应对根数、管径、起始点进行查看，对遗失者及不契合图纸和现行施工标准要求的应进行修补。
( 2)管内穿线宜在建筑物的抹灰及地上工程完毕后进行。在穿线之前，应将管中的积水及杂物铲除洁净。导线在管内不得有接头和扭结，其接头应在接线盒内衔接。
(3)导线穿入钢管后，在导线出管口处，应装护口维护导线，在不进入盒(箱)内的笔直管口，穿入导线后，应将管口作密封处。
